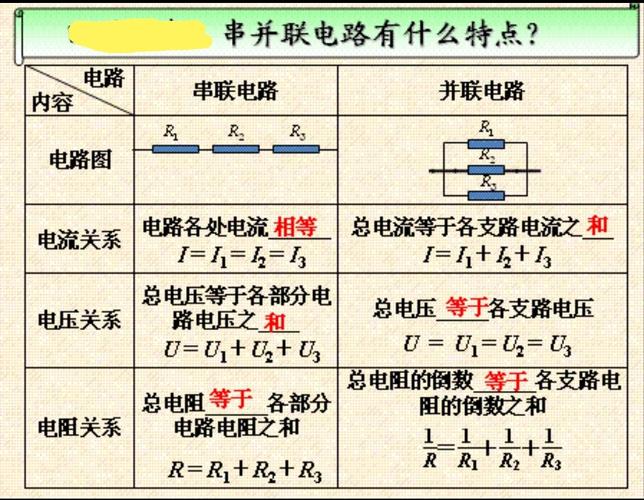

▲實例說明串聯：

觸點串聯指令是用來描述單個觸點與其他觸

點或觸點（而不是線圈）組成的電路連接關系。本

節主要就是講述條件信號之間的串聯和并聯的使用

方式。

請注意串聯，標題所言的觸點串聯，主要是指條件信

號，如輸入信號，通常是指開關或傳感器這樣的信

號，或者是plc內部的虛擬繼電器信號，也就是輔

助標志M。如圖4-1電路所示，X0觸點和X1觸點為

串聯電路，兩者再與X2組成并聯電路。

圖4-2

▲實例流程圖：

根據說明列出流程圖，如圖4-2所示。

▲實例分析：

流程圖中的X0與X1同時有信號，就是電路中的X0

觸點和X1觸點串聯，要兩者都滿足才能驅動Y0動作，

也就是一種“與邏輯”狀態；另X2是單獨一組信號，

與前面的X0和X1的信號是并聯條件，這里就是一種“

或邏輯”狀態。

在這個流程中，我們可以先寫X0和X1的串聯程序（與

邏輯），再用兩者的串聯結果去驅動plC的輔助繼電

器，即輔助標志M0，再用輔助標志M0跟X2的觸點實

現并聯的動作（或邏輯）。

▲實例編程：

根據要求分析結果，X0和X1的觸點串聯動作（與邏輯）可以在組合幀實現，剩下的驅動程序動作可以在時序

環中實現。

如下圖4-3所示，組合幀實現觸點串聯程序，X0觸點和X1觸點實際上就是與邏輯關系，兩者條件必須都要滿足

才能驅動輔助標志M0。

程序解析 ：X0觸點作為首要條件信號（組長），X1觸點作為次要條件信號（組員），當兩個觸點都有信號時，

才

能驅動標志M0為通，若其中一個觸點沒有信號，則標志M0為斷，所以標志M0的狀態選為“線”（表示線網模

式）。

在這個流程中，我們可以先寫X0和X1的串聯程序（與邏輯），再用兩者的串聯結果去驅動PLC的輔助繼電器，

即輔助標志M0，再用輔助標志M0跟X2的觸點實現并聯的動作（或邏輯）。

如下圖4-4所示，時序環完成標志M0和X2觸點的并聯動作。標志M0和X2觸點之間，任意一個觸點有信號，都

可以驅動輸出Y0動作，然后輸出Y0通保持2s后，Y0停止動作
